ポジションセンサー　　Sitek　マウントホルダ付き1軸ポジションセンシングディテクター（デモ機あり）

メーカー：
Sitek
カテゴリ：
アプリケーション：

Sitek社について

PSD(ポジションセンシングディテクター)でおなじみのシーテックは1976年より、数々の製品を発表しています。リニアリティ、分解能、応答性など、他が追随しえない性能をもつPSDは世界各国で、特に精密計測分野においては多数使用されています。1軸、2軸、サーキュラータイプはもとより、演算回路アンプが内蔵された手離れの良いSPCシリーズなどもあります。新登場のシーポス(SEEPOS)は高速演算回路を内蔵したドライバーで各種パラメーターも設定可能となっています。

評価用に最適なマウント付き1次元PSD

リニアリティ、分解能、応答性といった仕様面で、競合他社が追随しえない性能を持ち、世界各国、特に精密計測分野において多数使用されております。PSD をホルダーに搭載したモデルの MH02シリーズはメカニカルホルダーD SUB9Pin コネクター付 φ1 インチ光学用マウントロッド（ M4 ）が装着できるように設計されており、評価用にも最適なパッケージ。
※ご希望の際は下記お問い合わせフォームより”デモ希望”とお書きの上、ご連絡ください。

製品特徴


  • 優れたリニアリティ、分解能、応答性。

    ±0.1%のリニアリティ、数nmの分解能、最大30nsecの応答性。


  • UVからNIRまで対応可能。

    190-1100nmまで対応可能。

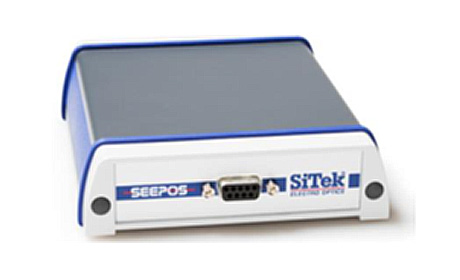

  • 高速信号処理システムSEEPOS

    16bit での A/D 変換可能、nW ～mW までのDC Light、パルス光源の測定可、Labviewのサンプルプログラムご提供可能。オリジナルソフトウェアで各種パラメータを見ながら、Bias 電圧 アンプ Gain, パルス変調等の調節が可能。

仕様

Model 1L2.5 1L5 1L10 1L20 1L30 1L45 1L60
有効受光面サイズ
(mm)		 2.5×0.6 5.0×1.0 10×2.0 20.0×3.0 30.0×4.0 45.0×3.0 60.0×3.0
波長特性(nm) 400-1100/190-1100
応答速度
(ns)		 30 50 200 500 1000 2700 4500
暗電流
(nA)		 2 4 8 60 150 110 150
ノイズ電流
(pA/Hz)		 0.4 0.4 0.4 0.5 0.7 0.4 0.4
接合容量
(pF)		 1.6 5 15 45 90 105 135

注意事項

※商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。詳細は各営業担当までお問合せください。

応用例

タイトル：Sitek社製PSDが可能にする様々なアプリケーション

三角測量を用いた非接触計測による製造プロセスにおける厚みコントロールや、アライメントや表面、形状計測、振動検査、変位センサー、ビームアライメント用、光学系品質管理、AFM 、 ESM 、 MEMS ミラーの検査や、外部共振器型レーザーのグレーティングのチューニングや宇宙関連では太陽センサー、半導体関連ではステッパー、産業用ロボットの計測用など様々な分野で利用されております。
