エリオットサイエンティフィックでは、多軸フレクシャーステージ（マートックデザインの特許）を販売しています。このステージは高精度を維持するような板バネが使用され安定した動作で定評があります。また調整ノブは滑らかで、且つ、高精度な位置調整ができることから定評があります。 調整ノブのみの販売やOEM供給も可能です。 他に超小型ステージ各種（サイズ12×16mm、ストローク3mm、精度0.5µm以下）も精密調整用に広く使用されており、真空、非磁性などの対応製品も用意しています。
手動ステージ Elliot Scientific ファイバーアライメントシステム（デモ機あり）
メーカー：
カテゴリ：
アプリケーション：

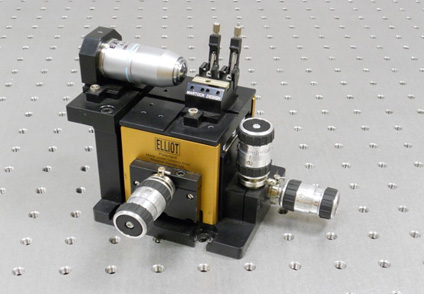

高分解能アジャスター付きXYZフレクシャーステージ
ファイバーアライメントシステムは、調整可能なファイバーホルダー付きの高精度3軸フレクシャーステージ、RMSスレッド付きの対物レンズマウント、および固定ブラケットで構成されています。滑らかにたわむフレクシャー機構により精密な3次元の位置決めができ、自由空間ビームを各種ファイバーに入射させるのに適しています。全てのアクセサリは、このアライメントシステムと互換性があります。光軸の高さは、プラットフォームの表面から18 mm上で、スロットの中心線上にあります。（対物レンズは別売り）
※ご希望の際は下記お問い合わせフォームより”デモ希望”とお書きの上、ご連絡ください。
製品特徴
シングルモードファイバー用アライメントシステム
特許取得済みの高解像度アジャスターにより分解能20 nmを実現
特許取得済み超安定設計のXYZ フレクシャーステージ
– シングルモードファイバに最適（125/250 µmクラッド/ジャケット）
– 直交調整溝
– 軸あたり2 mmの移動
– 耐荷重4.5kg”
PMファイバー用アライメントシステム
3軸ピエゾ駆動フレクシャーステージとモーター付きファイバーローテーターで構成されています。ファイバーを回転させても、アライメントが維持できます。角度に敏感なアライメント用に設計されており、偏波面保持ファイバとコンポーネントのアライメントに特に効果的です。
特長１．ファイバーの挿入と取り外しを簡単にするスロット付き
特長２．360度自由回転
特長３．一体型ステッピングモータードライブ
特長４．分解能<0.01°シングルステップ
特長５. 標準125/250 µm用のV溝（同心度誤差が1 µm未満）
特長６. 自動回転調整用のLabVIEW™ドライバーで利用可能なステッパーコントローラー
ファイバーコリメート用アライメントシステム
特長１．ファイバーの挿入と取り外しを簡単にするスロット付き
特長２．360度自由回転 特長3．一体型ステッピングモータードライブ
特長３．最高速度18°/秒（360°の場合は20秒）
特長４．応力可変V溝クランプでファイバーを保持（同心度誤差が1µm未満）
特長５．自動回転調整用のLabVIEW™ドライバーで利用可能なステッパーコントローラー
特長６．125 / 250µm用の標準V溝が付属
高分解能用オプション
ピエゾアジャスター自動ステージシステムを使用すれば分解能10nmの超高精度のアライメントシステムに。また、分解能5アークセカンドの高精度ファイバーローテーターのオプションがございます。
仕様
| シングルモードファイバー用アライメントシステム | |
|---|---|
| 標準ファイバーフォルダー | 125/250 µmクラッド/ジャケット |
| フォルダーオプション | FC/SMAコネクター |
| ストローク | XYZ各軸2㎜ |
| 負荷 | 4.5㎏ |
| サイズ | 95mm x 88mm x 76mm |
オプション
商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。
詳細は各営業担当までお問合せください。
