音響光学素子　Gooch&Housego AOモジュレーター AOM /超音波光変調器、周波数シフター

圧倒的に高い回折効率の超音波光変調器、周波数シフター!出力の調整、パルスピック、様々なご用途に！

標準品で300MHzの周波数変調が可能な他、カスタム品では600MHzまでの周波数変調が可能で、メカニカルシャッターをはるかに超える最大70 MHzの速度で光の強度を制御および変調できます。低分散、高損傷閾値、自社製作する最高級オプティカルグレードTeO2結晶を使用し、洗練された効率の良いトランスデューサーのデザインと卓越したボンディング技術によってつくられ、圧倒的に高い回折効率が特徴となっております。オーテックスで独自に施しておりますブロードバンドコーティング(380nm-850nm)は年間数百台以上の納入実績があり、世界各国でも様々なアプリケーションで採用されています。

製品特徴

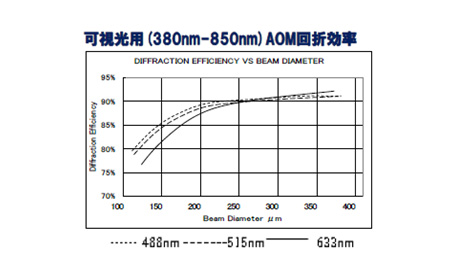

圧倒的に高い回折効率

自社製作する最高級オプティカルグレードTeO2結晶を使用し、長年の経験より最適設計されリダクションされたトランスデューサーにより高効率AOMを提供しております。

可視域全域に対応した独自コーティング

オーテックスで独自に施しております380nm～850nmのブロードバンドコーティングの中心周波数80MHz～350MHz製品が常に国内在庫がございます。

カスタム製品にも対応可

産業用途に向けて、様々なカスタムソリューションを提案いたします。

様々な媒質

レーザーの波長、出力に応じて、TeO2,Crystalline-Quartz,Germaniumと様々な媒質をご用意。

優れた周波数安定度のドライバーがリリース

周波数安定度±1.5ppmというドライバーを標準品としてリリースしました。

仕様

下記一覧にないモデルもございますので、お気軽にお問い合わせください。
カスタム品についてもご相談ください。

オーテックス標準品

モデル	波長 (nm)	中心周波数 (MHz)	開口 (縦 x 横, mm)	RFパワー(W)	材質	端子
3080-125	380-850	80	2.00 x 2.5	1.0	TeO₂	SMB
3110-120	380-850	110	0.60 x 2.5	0.7	TeO₂	SMB
3100-125	380-850	100	2.5 x 1.5	1.5	TeO₂	SMB
3200-121	380-850	200	0.32 x 2.5	1.0	TeO₂	SMB
3200-1214	380-850	200	2.5 x 1.5	1.5	TeO₂	SMB
3350-199	380-850	350	0.15 x 2.0	1.0	TeO₂	SMB
3350-125	380-850	350	2.5 x 1.5	1.5	TeO₂	SMB

その他

モデル	波長 (nm)	中心周波数 (MHz)	開口 (縦 x 横, mm)	RFパワー(W)	材質	端子
3200-1220	257	200	0.25 x 0.5	1.0	Crystalline-Quartz	SMB
3200-1999	257-266	200	1.5 x 1.5	1.5	Crystalline-Quartz	SMA
3175-1999	325-365	175	1.5 x 1.5	2.5	Crystalline-Quartz	SMA
3080-292 for high power	532	80	2.5 x 2.5	5	Crystalline-Quartz	SMA
3080-197	1030-1064	80	1.00 x 2.5	1.5	TeO₂	SMB
3080-1990	1030-1064	80	4.0 x 4.0	1.5	TeO₂	SMA
3110-197	1030-1064	110	1.25 x 1.25	2.5	TeO₂	SMB
3180-110	1030-1064	180	0.10 x 2.5	2.5	TeO₂	SMB
3200-1113	1030-1064	200	0.10 x 2.5	2.5	TeO₂	SMB
I-M080-2.5C10G-4-AM3	1030-1064	80	2	15	Crystal Quartz	SMA
3080-197 for 1550nm	1550	80	2.5 x 1	3.5	TeO₂	SMA
3080-1912	1550	80	1 x 0.23	2	TeO₂	SMA
3165-1	1300-1550	165	0.60 x 2.5	4.0	TeO₂	SMB
3095	680-1300	95	1.75 x 1.75	2.5	TeO₂	SMA
3110-191	680-1300	110	2.5 x 1.75	2.5	TeO₂	SMC
I-M0XX- XC11B76-P5- GH105	5500	40.68-60	7-9.6	50	Germanium	BNC
I-M050- 10C11V41-P3- GH75	9400	40/60	9.6	120	Germanium	SMA
IM041-	10600,9400	40.68	～11.6	120	Germanium	BNC

オプション

商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。
詳細は各営業担当までお問合せください。

応用例

幅広いAOMのアプリケーション

レーザー冷却、パルスピック、レーザー強度変調、レーザードップラー、干渉計用途、量子関連、LIDER、マイクロマシニング、材料加工、印刷関連、切削用途、顕微鏡用途、光ピンセット等、様々な用途で使用されております。
下記はAOMを使用したCO2レーザーの加工例となります。AOMによって、CO2レーザーの熱影響の少ない加工を実現しております。

アライメント方法

0次光のプロファイルを確認しながらアライメントすることで、最適な回折効率を得ることができます。

自社製作する最高級オプティカルグレードＴｅＯ２結晶や選び抜かれたクリスタラインクォーツを使用し、長年の経験より最適設計され、洗練された効率の良いトランスデューサーのデザインと卓越したボンディング技術によってつくられた高効率な光変調器と光偏向器です。用途に合わせ各種揃えています。また、カスタム製品も、承っております。
