自動ステージ　mechOnics　穴あきピエゾステージ (サイズ:30mm×30mm)

メーカー：

mechOnics

カテゴリ：

アプリケーション：

ナノポジショニング穴あき小型ピエゾステージ

8mmの可動域とと10mm開口を持つmechOnics社の小型穴あきピエゾステージは様々な光学調整のアプリケーションで採用されております。
研究用途から産業用途まで幅広いナノポジショニングアプリケーションに新たな可能性が広がります。
クローズドループ対応も可能で、再現性に優れたポジショニングを可能とします。高真空対応モデルもあります。

製品特徴

真空対応モデルも対応可能

10^(-9mbar) までの真空対応モデルをご用意しております。真空STM、AFM、SEMでのサンプルの位置決め等にもご利用可能です。

クローズドループ対応製品もご用意

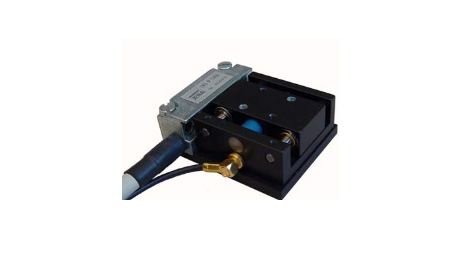

エンコーダーを搭載することによって、再現性に優れたポジショニングを可能とします。※画像はMS30クローズドループ対応モデルとなっております。

幅広いコントローラーのラインナップ

ハンドヘルドタイプ、PC接続タイプ、クローズドループ対応タイプ、組込が容易になるボードタイプと様々なコントローラーをご用意。すべて1つのコントローラーで3軸の制御が可能です。研究用途から産業用途まで幅広いナノポジショニングアプリケーションに新たな可能性が広がります。

仕様

稼働軸	1軸～3軸
ストローク	8mm
分解能	10～900nm
最大速度	1.5mm/s
積載量	0.4Nm
ブロッキングフォース	4.5N
ベアリングフォース	20N
質量	32g

オプション

商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。
詳細は各営業担当までお問合せください。

応用例

mechOnics社の小型穴あきピエゾステージが可能とする光学調整アプリケーション

8mmの可動域と10mm開口を持つmechOnics社の小型穴あきピエゾステージは様々な光学調整のアプリケーションで採用されております。

資料ダウンロード

小型穴あきピエゾステージ　寸法データ

ダウンロードするには下記の情報を入力してください。

貴社名* 必須

所属

氏名* 必須

電話番号

メールアドレス* 必須

Δ

わずか15mm角、厚さ7mm、ストローク3mm、重さ6gの超小型ピエゾステージから、50mm ストロークまでの多種類X、XY、XYZステージを揃えています。通常環境以外に、超真空 (10-10mbar)、極低温(4K)などに適応する機種があり、使い勝手の良いドライバーも用途に合わせ各種用意されています。メコニクスの新製品マルチアクチュエーターを組み込んだ10mmストロークステージはNOVAコントローラーを使用することで16Nというブロッキングフォースが得られます。
