フランス国立計測研究所LNEのエンジニアによって、フランス ニームに2001年設立されたSymetrie社は６軸ヘキサポッドステージに特化したヘキサポッドステージメーカーです。最大6000kgの耐荷重の標準製品や産業界や研究機関からの厳しい基準に沿った高精度なヘキサポッドステージを製造、開発しています。
自動ステージ Symetrie ヘキサポッド ステージ MISTRAL
メーカー：
カテゴリ：
アプリケーション：

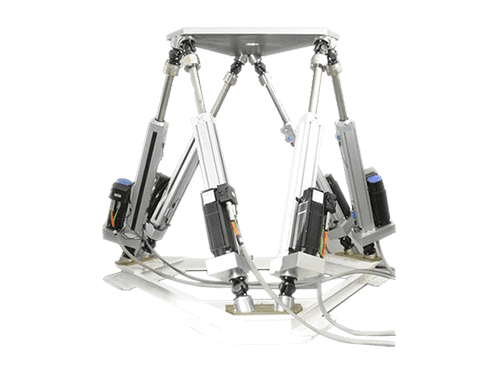

ダイナミックヘキサポッドステージ MISTRAL
MISTRALは、重要な直線移動および角度移動範囲 (直線移動で最大 ±460 mm、角度移動で ±40°) で最大 1 トンの荷重のモーション生成を可能にします。ボートの船体をテストするためにヒーブモーションを実現するために最初に設計されました。陸上、海軍、または航空の乗り物の軌道を再現することもできるため、その後搭載されるセンサー、電気光学システムなどの実験室テストが可能になります。
仕様
| モデル名 | MISTRAL 600 | MISTRAL 800 |
|---|---|---|
| XYストローク (mm) |
±400 | ±460 |
| Zストローク (mm) |
±300 | ±400 |
| Rx Ryストローク (°) |
±30 | ±30 |
| Rzストローク (°) |
±40 | ±40 |
| XYスピード (mm/s) |
1000(耐荷重1000kg)/1200(耐荷重500kg) | 1000(耐荷重1000kg)/1200(耐荷重500kg) |
| Zスピード(mm/s) | 600(耐荷重1000kg)/1000(耐荷重500kg) | 600(耐荷重1000kg)/1000(耐荷重500kg) |
| Rx Ryスピード (°/s) |
50(耐荷重1000kg)/100(耐荷重500kg) | 50(耐荷重1000kg)/100(耐荷重500kg) |
| Rzスピード (°/s) |
70(耐荷重1000kg)/140(耐荷重500kg) | 70(耐荷重1000kg)/140(耐荷重500kg) |
| 耐荷重(kg) | 1000/500 | 1000/500 |
オプション
商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。
詳細は各営業担当までお問合せください。
