焦点距離可変レンズ MITUTOYO TAGレンズ
世界最高速14マイクロ秒（70kHz）で高速オートフォーカス
液体レンズを超音波で駆動した超高速の焦点可変レンズ。更に高速なパルス照明で見たいところの焦点位置を制御することにより、機械的なオートフォーカスや高度な画像処理技術を使うことなく、ダイナミックな２D・３Dイメージングの取得が可能になりました。
製品特徴
-
超高速焦点距離可変レンズで広がるイメージング
焦点距離可変レンズを単焦点光学系に付け加えるだけで、機械的にレンズを動かすことが不要になり、超高速で拡張された焦点範囲内の画像データが得られます。任意の焦点位置を同時にみたり、汎用のレンダリングソフトでリアルタイム３Dイメージングが可能になります。
-

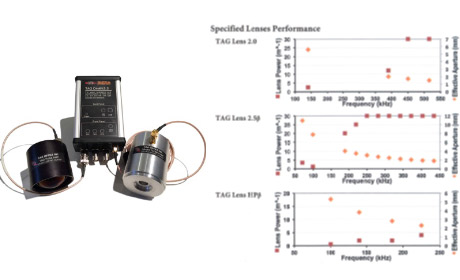

焦点距離可変レンズ（TAGLENS-T1）
超高速で焦点距離を変更することが可能なレンズです。標準構成には専用の制御コントローラーが含まれます。
-
コントローラー（TAGLENS-T1付属）と標準付属ソフトウェア(TAGPAK-C)
コントローラ：TAGLENS本体部への電源供給およびTAGPAK-Cを介したレンズ本体の制御を行うためのコントローラです。本体部への接続の他に、外部機器との連携用 に同期出力端子を有しています。コントローラへの電源供給には付属のAC アダプタを使用します。TAGPAK-C標準付属ソフトウェア：TAGLENSコントローラを制御する基本ソフトウェアです。
-
TAGLENS用パルス照明装置 PLS
TAGLENS-T1と組み合わせて、所望の位置での合焦画像取得および二次元画像合成等を実現するための超高速LEDパルス照明装置です。また、本商品とTAGLENS用ソフトウェア（TAGPAK-C、TAGPAK-E）を使用することで、輝度と観察する位置を調整できます。
-
オプションソフト（TAGPAK-E) ※検査画像のチェックが必要な方向け
TAGLENS を組み込んだ光学システムで取得した画像を拡張焦点深度画像（EDOF 画像）に変換、取得するためのソフトウェアです。EDOF画像に関係する各種パラメータの設定、EDOF画像のON/OFF、画像保存・読込が行えます。
-
顕微鏡ユニット VMU-T1
TAGLENS-T1本体を搭載し、対物レンズおよびカメラを組み込むことで、焦点距離可変光学システムを構築できる顕微鏡ユニットです。
-
アプリケーションに合わせたカスタマイズ対応
弊社、オーテックスがお客様のご要望やお困り事をヒヤリングして、関連会社に技術的なアドバイスを頂いたうえで既存システムへのアドオンや適切な光学系をご紹介いたします。
仕様
| 焦点距離可変レンズ（TAGLENS-T1） | ||
|---|---|---|
| 共振周波数 | 70kHz | |
| 有効開口径 | φ11mm | |
| 透過率 | 90％以上（λ400nm – 700 nm) | |
| 設定可能屈折力振幅 | 0.7D – 1D | |
| 設置可能姿勢 | 全方向 | |
| 性能保証温度範囲 | 15℃～30℃ | |
| 動作温度・湿度 | 10℃～40℃/40%～70％RH以下（結露無きこと） | |
| 保管温度・湿度 | -10℃～50℃／80％RH以下（結露無きこと） | |
| 質量 | 約0.6㎏ | |
ダウンロード資料
-
ダウンロードするには下記の情報を入力してください。
注意事項
※商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。詳細は各営業担当までお問合せください。
